半导体设备精密轴套与导轨的微米级加工工艺解析

半导体设备对运动部件的精度要求近乎苛刻——晶圆搬运机械臂的每一次取放，光刻机工件台的每一次步进，都依赖那些藏在设备深处的轴套与导轨。当制程节点迈进3nm以下，任何微米级的偏差都可能直接导致良率崩塌。

问题往往出在看似不起眼的环节：精密轴套的圆度误差、精密衬套与轴的配合间隙、直线轴承在高速往复中的温升变形……这些细节在常规工况下或许无关痛痒，但在真空、高温、高频次循环的半导体环境里，它们会被无限放大。比如，一根直径20mm的精密导轨，若直线度偏差超过2μm，在300mm行程的往复运动中就可能累积出肉眼可见的定位误差。

微米级加工的核心难点在哪里？

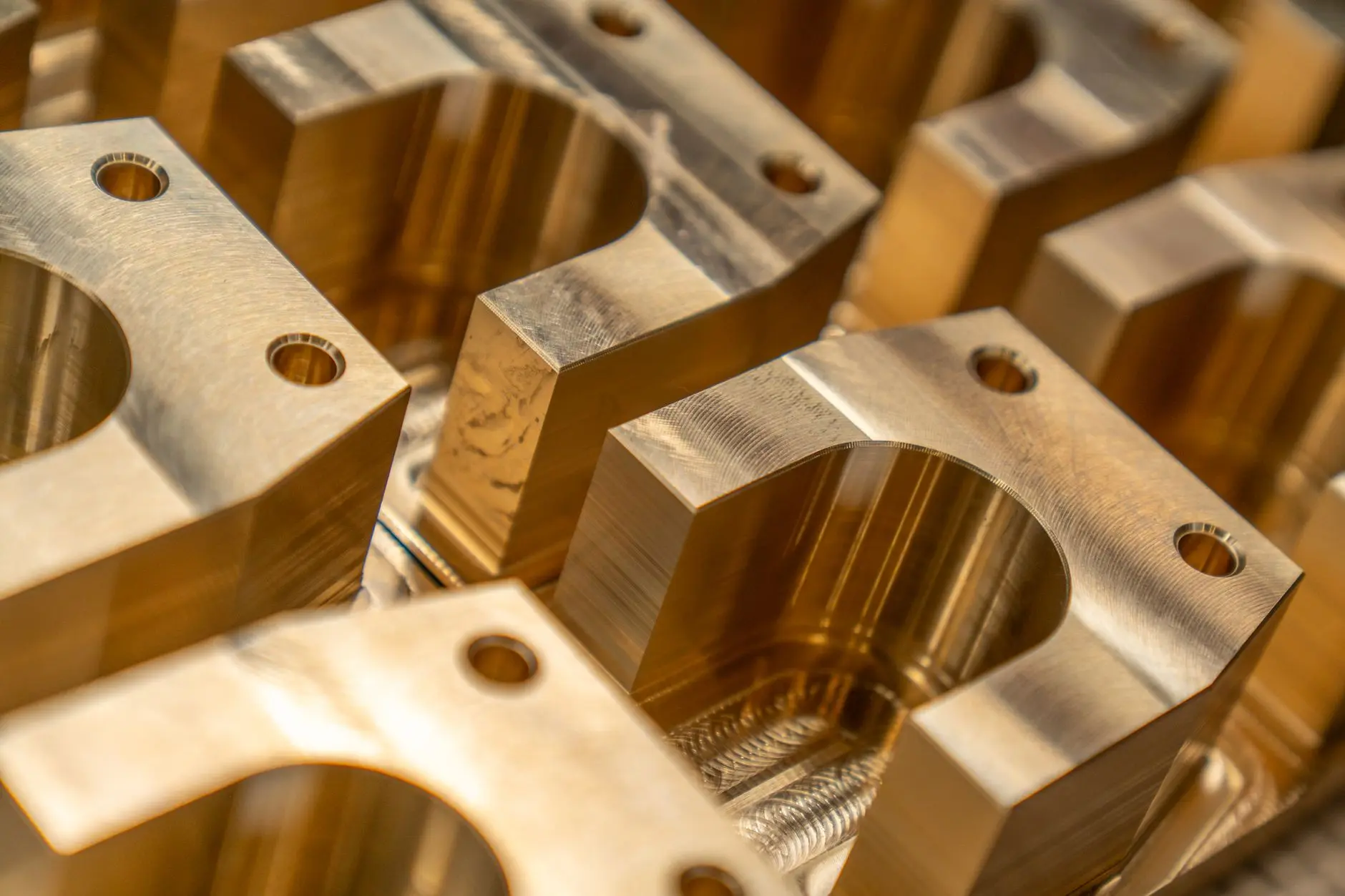

真正的挑战不在于机床有多先进，而在于对材料特性和工艺链的深度理解。以精密轴套为例，我们常选用GCr15轴承钢或440C不锈钢，经过淬火+深冷处理后硬度达到HRC58-62，此时再进行磨削，砂轮的粒度、修整频次、冷却液温度（控制在±0.5℃内）都必须严格锁定。稍有疏忽，磨削热应力就会让零件表面产生微裂纹，在后续的SEM检测下无所遁形。

精密衬套的内孔研磨更是如此。我们采用珩磨+抛光复合工艺，将内孔粗糙度稳定控制在Ra0.05μm以下，圆度公差收紧到0.5μm。这需要分多道工序进行：粗磨留量0.02mm，半精磨留量0.005mm，最后精珩去除0.001-0.002mm。每道工序之间必须安排至少4小时的时效处理，释放残余应力——这是很多同行容易忽略的隐性成本。

直线轴承与滚珠丝杠的精密配合逻辑

直线轴承的滚道一致性直接决定运动平稳性。我们实测发现，当滚道圆度偏差从1.2μm优化到0.6μm时，轴承的振动加速度可降低约35%，寿命提升近一倍。这背后的关键在于超精研工序的切入角控制——常规0.5°的导角在高速工况下会产生微小冲击，而我们将导角修正为0.2°并配合油石粒度#1200的往复抛光，能有效消除滚珠通过时的周期性脉动。

滚珠丝杠的预压与导程精度则是另一个维度。在半导体设备中，导程误差每增加1μm/300mm，定位重复性就会恶化约0.8μm。我们的做法是采用激光干涉仪逐段补偿，将C3级丝杠的实际导程误差控制在±3μm以内，同时通过预压调整螺母使反向间隙小于2μm。

对比：传统工艺vs微米级工艺

传统加工往往止步于“合格”，而半导体级加工追求的是“一致性”。举个例子：

• 普通精密轴套：圆度5μm，表面粗糙度Ra0.4μm，适用于一般自动化设备；
• 半导体级精密轴套：圆度0.8μm，表面粗糙度Ra0.05μm，且需100%全检提供CPK数据；
• 直线轴承：普通级振动值≥50μm/s，半导体级≤20μm/s，且需在无尘环境装配；
• 滚珠丝杠：普通级导程精度±10μm/300mm，半导体级±3μm/300mm，温升≤2℃。

这些差距并非仅靠更贵的机床就能拉平，它涉及材料预处理、工序间的恒温控制（20±0.5℃）、检测设备的重复性校准（量具GR&R≤10%），以及一批经验丰富的工艺工程师对异常数据的敏感度。比如，当精密衬套的圆度出现0.2μm的波动时，我们首先排查的不是机床，而是前道车削工序的毛坯应力释放是否充分。

如果你正在为半导体设备选型或优化运动部件，我的建议是：不要只看最终检测报告，更要追问工艺过程中的关键参数控制范围——砂轮线速度是否恒定？冷却液过滤精度是否达到5μm？热处理后的回火次数是否足够？这些细节决定了产品在批量生产中的稳定性。上海紫霖精密机械有限公司在精密轴套、精密衬套、精密导轨、直线轴承和滚珠丝杠的加工上，始终把每道工序的CPK值作为内部交付标准，确保每一批产品的波动远小于公差带的三分之一。毕竟，半导体设备的可靠性，从来不是靠运气，而是靠每一个微米级的执着。
